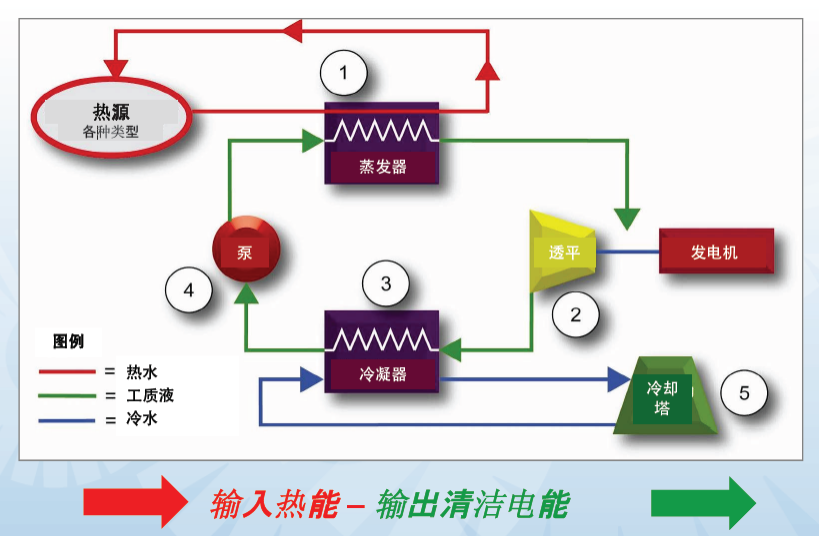

ORC低溫余熱發電機組原理

低沸點特性的液態有機工質在蒸發器里從低溫熱源中吸收熱量后蒸發成為較高壓力的氣態工質，進而推動透平膨脹機做功并帶動發電機轉動而發電。在透平機中做完功的工質乏氣經過冷凝器重新冷卻為液體，由循環泵打回蒸發器，再次吸熱蒸發，由此循環。

ORC低溫余熱發電機組適用于85 ℃以上熱水、0.1MPa-0.3MPa蒸汽、200 ℃以上煙氣。

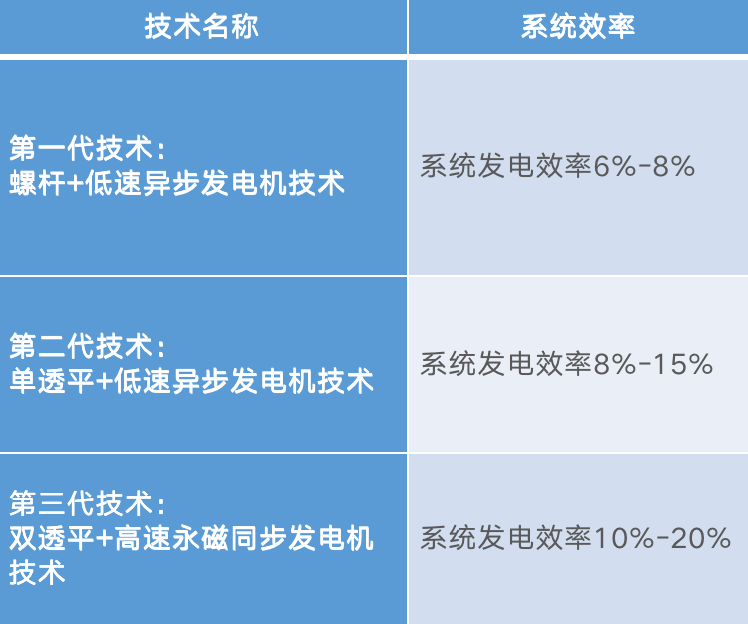

ORC技術迭代分析

因為技術門檻高，系統涉及換熱系統、流體仿真系統、電壓逆變技術等尖端技術，國內擁有低溫余熱發電實際成熟運用案例的公司不足五家。隨著技術的發展，ORC低溫余熱發電技術從第一代螺桿低速發電機技術開始，現已發展至第三代雙透平高速永磁同步發電機技術，弘旭科技同時具備第二代和第三代技術。
