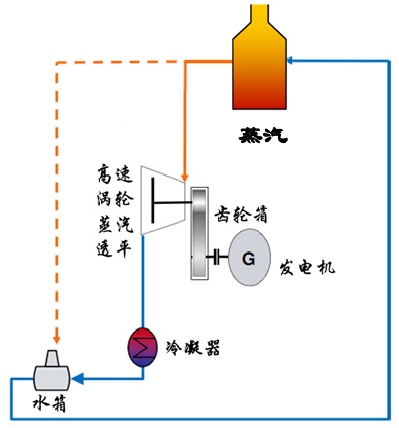

ECT蒸汽余熱發電機組原理

低壓蒸汽熱源直接進入蒸汽透平，推動透平機中葉輪高速旋轉從而帶動發電機發電。從蒸汽透平出來的乏汽經冷凝器凝結為液態水，經冷凝水泵增壓后供客戶回收利用。

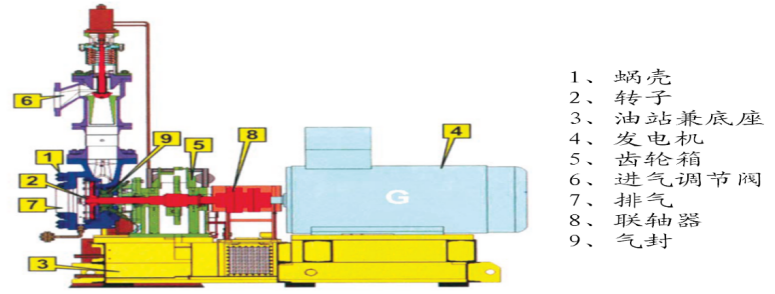

ECT蒸汽余熱發電機組核心部件

 ECT發電機組核心部件為高速透平膨脹機，透平為單級軸流式，帶有進氣控制閥，用于控制進氣流量的大小，透平機采用整體式齒輪箱，即：透平機葉輪懸掛安裝在齒輪箱高速軸上，透平機殼體與齒輪箱殼體連接。

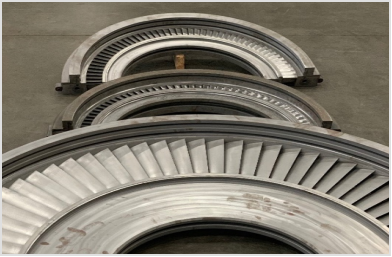

高速軸轉子組件：轉子組件包括小齒輪軸、葉輪及連接螺栓等。高速軸安裝在齒輪箱中，由軸承支撐，與透平機葉輪，組成一剛性轉子。透平機葉輪軸流式，懸臂式設計，安裝在軸上，葉輪由整體盤銑制而成。

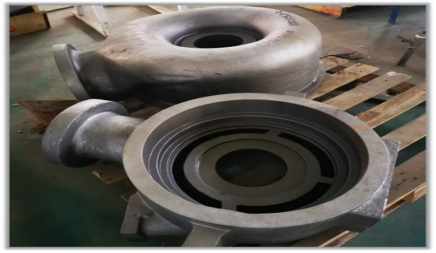

透平機蝸殼：透平機的蝸殼通常為不銹鋼結構，并直接固定在底架上，透平機進氣接管和出氣管連接在蝸殼上，蝸殼內安裝有透平機葉輪和噴嘴。

ECT蒸汽余熱發電機組優勢

1-機組適用于0.3-1.0MPa飽和蒸汽或過熱蒸汽，熱源適應性廣，變工況適應性強；

2-獨有的高轉速透平技術（10000-12000rpm)，同等工況下的系統凈效率高于ORC發電機組，且不需要有機工質，無工質泄漏顧慮， 性?xún)r(jià)比高；

3-相對于普通汽輪機機組只適應過熱蒸汽的局限性，ECT發電機組通過透平機獨特的結構和材料設計，使得葉輪不會被飽和蒸汽汽蝕、液擊，運行穩定性和安全性高；

4-結構簡單、緊湊，整機裝配出廠，安裝快捷，占地面積小，節省廠區內空間；

5-啟停方便，冷態30分鐘、熱態10分鐘內即可啟動發電。機組運轉平穩，自動化程度高，振動小，噪音低；

6-維護簡單，正常運行5年內無大修。機組檢修技術和設備要求低，無需專業隊伍及場地設備要求，檢修工期短。
